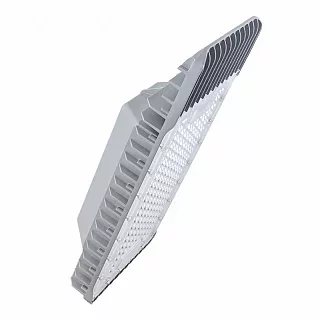

Консольный светодиодный светильник Diora Caiman 90

Описание

Diora Caiman 90 — консольный светодиодный светильник мощностью 90 Вт со световым потоком от 13 000 до 15 000 лм. Предназначен для освещения автомобильных дорог, городских магистралей, улиц, транспортных проездов и открытых территорий. Модель представлена с тремя типами кривой силы света (КСС), несколькими вариантами цветовой температуры и исполнением Avto.

Мощность 90 Вт позволяет использовать Diora Caiman 90 в проектах, где необходим более высокий световой поток по сравнению с моделями серии на 60 и 75 Вт. При этом эффективность выбранного решения определяется не только мощностью светильника, но и характеристиками оптики, высотой установки, шириной освещаемой поверхности и расположением опор.

Конструкция и технические особенности

Diora Caiman 90 выполнен в алюминиевом корпусе, объединяющем светодиодные источники света, оптическую систему и блок питания. Конструкция предназначена для наружной эксплуатации и установки на консольные кронштейны опор освещения.

Оптическая система формирует заданную кривую силы света, определяющую направление излучения и распределение освещённости на поверхности. Применение различных типов КСС позволяет выбирать конфигурацию освещения без изменения номинальной мощности светильника.

Корпус имеет степень защиты IP67 и показатель ударопрочности IK08. Климатическое исполнение УХЛ1 предусматривает эксплуатацию в соответствующих климатических условиях. Диапазон рабочих температур составляет от −60 до +60 °C.

Для питания светильника предусмотрены сети переменного тока напряжением 176–264 В с частотой 50–60 Гц и постоянного тока напряжением 180–370 В. Консольное крепление рассчитано на посадочный элемент диаметром 20–52 мм.

Светораспределение Diora Caiman 90

При выборе светильника для дорожного или территориального освещения особое значение имеет кривая силы света. Она определяет, каким образом излучение распределяется относительно светильника и освещаемого участка.

Diora Caiman 90 выпускается с тремя оптическими исполнениями:

КСС Д обеспечивает наибольший световой поток среди модификаций Diora Caiman 90 — до 15 000 лм. Это значение предусмотрено для исполнений с цветовой температурой 3000, 3500, 4000 и 5000 К. При температуре 2700 К световой поток составляет 13 000 лм.

КСС ШБ4 и ШО имеют световой поток 14 500 лм. Эти оптические исполнения отличаются направлением распределения силы света и используются при выборе схем освещения с учётом геометрии дороги, проезда или площадки.

Оптические характеристики следует оценивать совместно с параметрами установки. Даже при одинаковом световом потоке светильники с разными КСС могут формировать различную освещённость и равномерность её распределения.

Цветовая температура и варианты исполнения

Для Diora Caiman 90 предусмотрены пять значений коррелированной цветовой температуры: 2700, 3000, 3500, 4000 и 5000 К. Они позволяют выбирать оттенок излучения от тёплого до более холодного белого света.

Модель выпускается в стандартном исполнении и исполнении Avto.

Стандартные модификации доступны с косинусной КСС Д, широкой боковой ШБ4 и широкой осевой ШО. Для КСС Д предусмотрены все пять вариантов цветовой температуры. Исполнения ШБ4 и ШО доступны с температурой 3000, 3500, 4000 и 5000 К.

Модификации Avto выпускаются с широкой осевой КСС ШО при цветовой температуре 3500, 4000 или 5000 К. Световой поток составляет 14 500 лм при мощности 90 Вт.

Сочетания доступных параметров представлены в таблице.

Для исполнения с цветовой температурой 2700 К предусмотрена только косинусная КСС Д. Вариант Avto ограничен оптикой ШО и тремя значениями цветовой температуры. Эти особенности учитываются при выборе конкретной комплектации.
